| 收稿日期：2013~07-10，修订日期：2013-12-10 作者简介：吴之琪（1983-)，女，硕士，宝石学研究方向 E_mail: wuzhiying533@126.com。 |
| 摘要：本文分别采用宝石显微镜、偏光显微镜、X射线粉末衍射仪和傅里叶变换红外光谱仪等仪器对在北京珠宝 市场上收集到的4种仿青金样品进行了常规宝石学、矿物学、谱学特征研究。结果表明，该4种仿青金样品可以 分为两类：_类为其他天然岩石染色仿造青金，另一类为人工再造仿制青金,后一类仿制品是由有机胶粘结方 解石、青金、黄铁矿等矿物颗粒经铸模成型制得。通过肉眼观察和放大检查其宝石学特征，可以对青金及其仿 制品进行初步鉴别,通过XRD和红外光谱可对其进行结论性鉴定与区别。 |
青金是一种半透明至不透明的蓝色半宝石，由 接触交代变质作用形成,主要赋存于镁质矽卡岩中和 钙质矽卡岩中。主要矿物为紫蓝色至绿蓝色的青金 石、方钠石、蓝方石,常因含有方解石、黄铁矿、辉石等 次要矿物而呈现黄色、白色、墨绿色的色斑（张蓓莉，2006)。青金的主要产出国有阿富汗、智利、美国、 缅甸、俄罗斯等，中国尚未发现青金矿床。
《石雅》云：“青金色相如天，或复金屑散乱， 光辉灿烂,若众星丽于天也"。青金石如其名，深 蓝的底色上,金黄色星点闪动，高贵而神秘。由于它 的端庄富贵，易于雕刻，自春秋战国以来，青金就 是皇家青睐的重要玉石，且属于佛教七宝之一。但 近几十年，中国市场对青金的认可度并不高，其市 场知名度和占有率远低于翡翠、和田玉等玉石。近 两年来，随着中国珠宝市场的不断升温，青金开始 被越来越多的大众消费者所了解和喜爱，其市场价 格也成倍增长，与此相应，市场上出现了很多仿制 品。 |
| 1宝石学特征 |
1.1外观特征

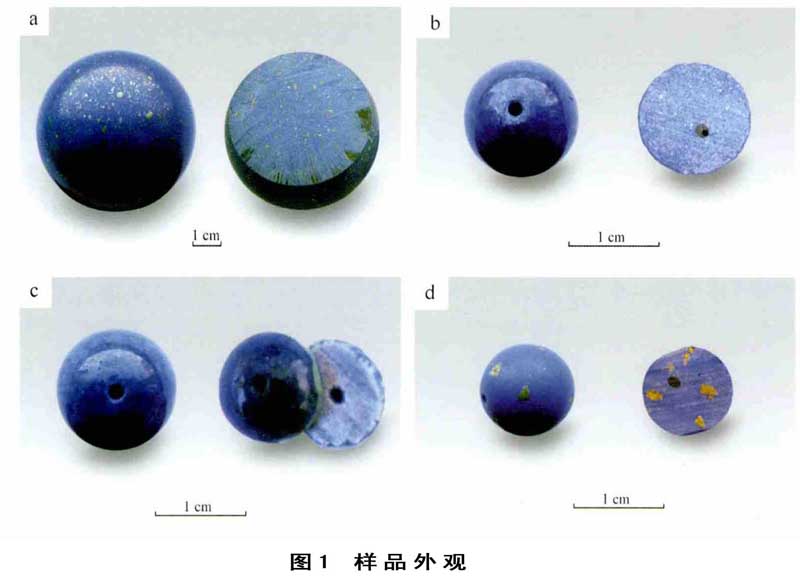

样品F1为直径4. 5 cm的蓝色圆球（图1a),树 脂光泽，不透明；蓝色较为均匀，用酒精棉擦拭表面 微微掉蓝色,故认为其蓝色应是某种颜料染色;球体 有大小形状不规则的黄色金属光泽矿物呈点状均匀 分布,另外可见细小的白色矿物呈斑状分布;样品切 开后，截面为较均匀的蓝色，且不规则黄色金属光泽 矿物仍呈较均匀的点状分布；样品表面及新鲜切面 可见不规则凹坑;经稀盐酸实验，白色矿物有起泡现 象;样品粉末为淡蓝色。
样品F2被制成直径为1.2 cm的打孔圆珠（图 1b),颜色为蓝色,玻璃光泽,不透明，粒状断口，具分 散的晶面反光；放大观察，蓝色在矿物颗粒间分布； 用酒精棉擦拭表面掉色,故认为其蓝色应是某种颜 料染色;经稀盐酸实验,样品F2表面有起泡现象;粉 末为淡蓝色。
样品F3为直径约1.2 cm的蓝色打孔圆珠（图 1c),玻璃光泽，不透明，参差状断口；表面蓝色深浅 不均匀，深蓝色部分呈不规则网状分布;热针实验有 胶的反应，样品切开后，发现表面附有一层透明的 膜;用酒精棉擦拭样品截面掉色,故认为其蓝色应是 某种颜料染色；经稀盐酸实验，样品截面有起泡现 象;粉末为淡蓝色。
样品F4为直径约1 cm的蓝色打孔圆珠（图1d), 树脂光泽,不透明，参差状断口；表面蓝色非常均匀， 有不规则黄色金属光泽矿物呈斑状分布,黄色斑块数 量少而粒度大,边沿平直;酒精棉擦拭表面不掉色;经 稀盐酸实验,表面有起泡现象;粉末为淡蓝色。 |
 |
1. 2偏光显微镜观察
将样品磨制成30μm的薄片后，在Leica偏光显 微镜下对样品F1、F2、F3、F4等4个样品进行了仔 细观察。
| 图2 样品的偏光显微照片（单偏光） |
 |
 |
 |
 |
| 样品F1在单偏光下可见到黄铁矿、方解石等矿 物分散在胶当中，方解石在单偏光下无色透明，呈不 规则粒状,粒径在0. 01 ~0. 2 mm之间变化。黄铁矿 在单偏光下不透明，呈不规则粒状分布,粒径在0. 01 ~0.3 mm左右,蓝色的颜料沿着胶分布，主要分布 在矿物的边界周围，如图2a。 |
|
| 在样品F2中，只见到呈变晶粒状结构的白云石 矿物,在单偏光下无色透明，两组解理发育，粒径在0.3mm左右。可见蓝色染料分布在白云石矿物的 缝隙之间，如图2b。 |
|
| 在样品F3中，可见到蓝色染料分布在矿物的缝 隙之间。矿物呈粒状结构，高级白干涉色，为方解 石，如图2c。 |
|
| 在样品F4中，可见到非常细小的青金矿物和 方解石矿物分布在胶当中。有的青金矿物的粒径非常小，在5 μm左右,方解石的粒径变化较大，较小 的粒径在10μm左右，薄片中很少见到黄铁矿，而且 黄铁矿的粒径相对于其他矿物显得特别大，呈不规 则粒状分布,如图2d。 |
|
|
|

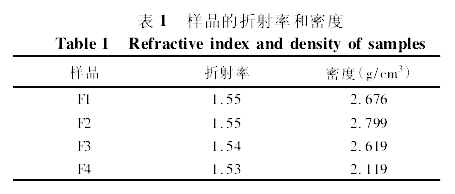

采用静水力学法对所有样品的密度进行了测 量，其中样品F2、F3、F4由于打有孔洞，可能会因为 残存空气而在测量密度时存在误差。用点测法对所 有样品的折射率进行了测量。所得数值见表1。
其中F1肉眼观察含有大量黄铁矿,但密度却偏 低；F4的密度则明显低于青金密度。4个样品的 折射率均区别于青金的折射率（青金折射率为 1.50)。 |
 |
| 2.1 X射线粉晶衍射 |
在北京北达燕园微构分析测试中心采用Dmax 12kw粉末衍射仪对样品F1、F2、F3、F4进行测试，测 试人张晓蕾。
实验条件：CuKα (0. 15418nm)；
管电 压40 kV；管电流100 mA；石墨弯晶单色器；
扫描方式：θ/2θ扫描；
扫描速度：8o（2θ) /min；
采数步宽： 0.02o（2θ)。

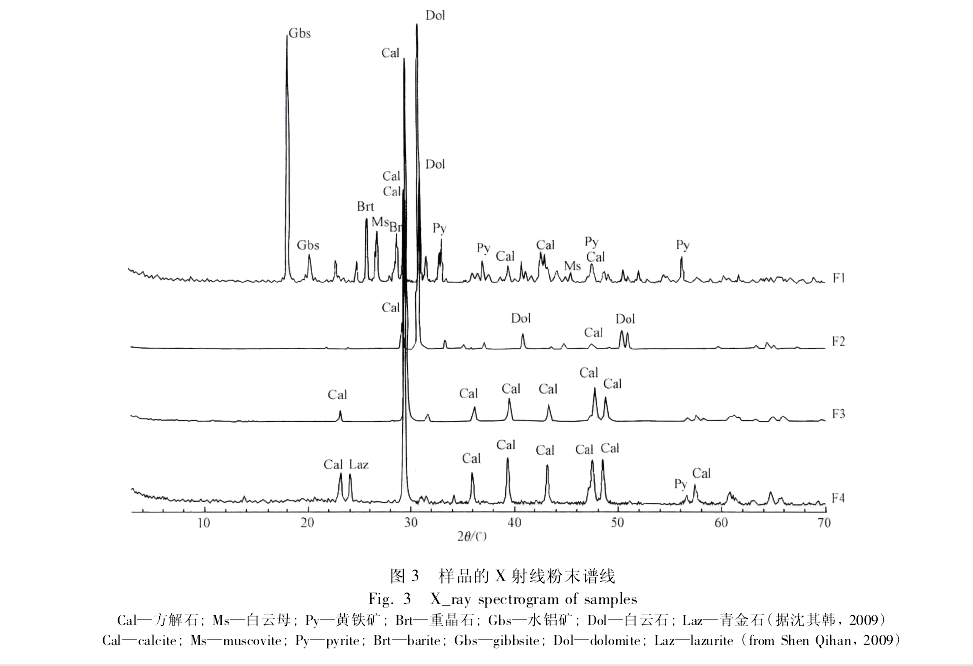

所得谱线见图3 |
 |

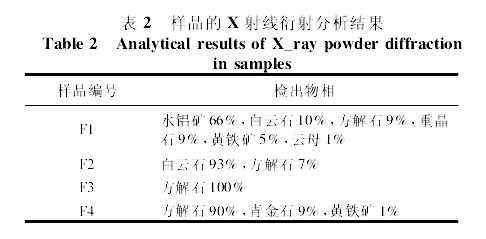

| 参考JY/T009_1996 转靶多晶体X射线衍射方法通则，依据PDF2粉末 衍射数据库进行对比分析，得出F1的主要矿物相是 水铝矿、白云石、方解石、重晶石、黄铁矿、云母，F2的 主要矿物相是白云石、方解石，F3的主要矿物相是方解石，F4的主要矿物相是方解石、青金、黄铁矿（表 2)。通过X射线粉末衍射分析发现F1、F4的矿物相较多，,F2、F3的矿物相单一，为天然方解石和白云石。 |
| 2. 2傅立叶变化红外光谱研究 |

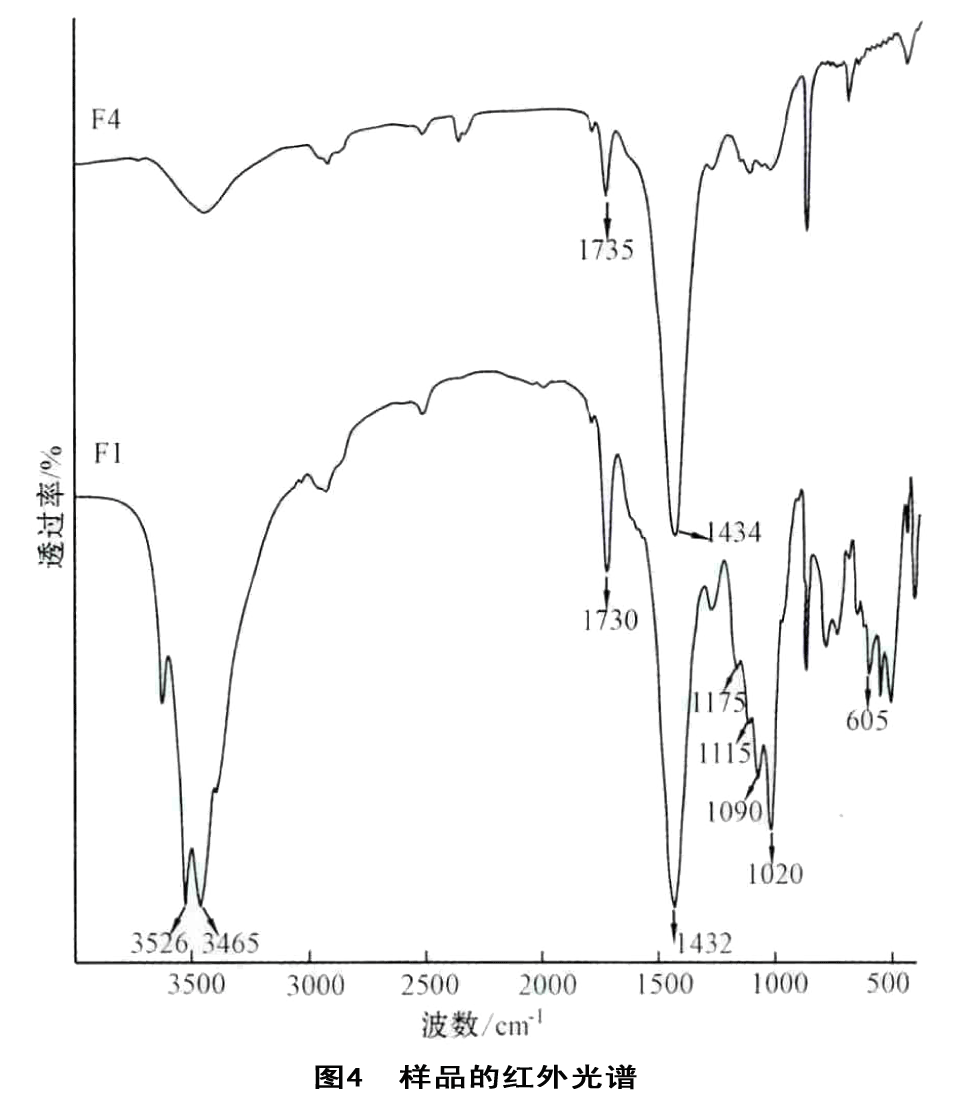

| 为了进一步研究F1、F4是否为用胶粘连矿物碎 屑制成的仿制品，运用红外吸收光谱继续对样品F1、 F4进行研究分析。在北京大学宝石鉴定中心采用 布鲁克Tensor27傅里叶变换红外光谱仪对样品 F1和F4进行了红外光谱分析，采用KBr压片，分析范围4000-400cmˉ1波数，结果如图4所示。测试结果显示，样品F1和F4的红外光谱均在1730cm-1附件出现强烈的吸收峰，这是羰基C=0伸缩振动峰（翁诗甫，2012），这表明F1和F4中含有大量有机胶；样品F1和F4均在1434cm-1附件出现强烈的吸收峰，这是由碳酸盐引起；样品F1的1020、1090、3465、3526cm-1处的强吸收峰为水铝矿的特征谱线，465、526 cm"1处的强吸收峰为水铝矿的特征谱特征谱线（彭文世等，1982)。以上分析表明，样品 F1含有有机胶、水铝矿、碳酸盐矿物、重晶石，样品 F4含有有机胶和大量碳酸盐矿物，这与X射线粉末 衍射的结果相对应。 |
| 3讨论 |
| 通过以上测试分析，可将这4种青金仿制品 分为两类。 |
| 一类为其他天然岩石染色仿造,如F2是染色白 云石,F3是染色方解石，其中F3染色后覆有一层透 明薄膜。通过肉眼观察,F2和F3整体颜色均匀，没 有天然青金常常呈现的白色团块；颜色集中在裂 隙和矿物颗粒边界处；不具有青金中常见的黄铁矿斑点；硬度均较低，可被小刀刻划。 |
|
| 另一类为人造仿制品，如F1和F4。制作方法大 致为将一些矿物碎成粉末并染色，以有机胶为粘合 剂，经铸模、固化成型制得。其中F1的主要矿物组 分有水铝矿，次要矿物组分有白云石、重晶石、方解 石、黄铁矿等。F4的主要矿物组分为方解石，次要 矿物组分有青金和黄铁矿。这类仿制品的矿物组 分随机性较大，各类矿物经人工加工后均可成为仿 制原料。这类仿制品中，有的样品矿物组分虽然与 天然青金矿物组分相似，但仍可从颜色、结构、光 泽、硬度等方面肉眼进行鉴定。比如，这类仿制品的 颜色往往非常均匀;没有白色方解石团块；黄铁矿颗 粒一般均匀地分布在整块材料中，且颗粒边沿平直; 与热针接触有塑料味；能被小刀划动等等。如果釆 用上述方法鉴定仍无把握时，可釆用红外光谱测出 其有机胶峰。 |
|
|

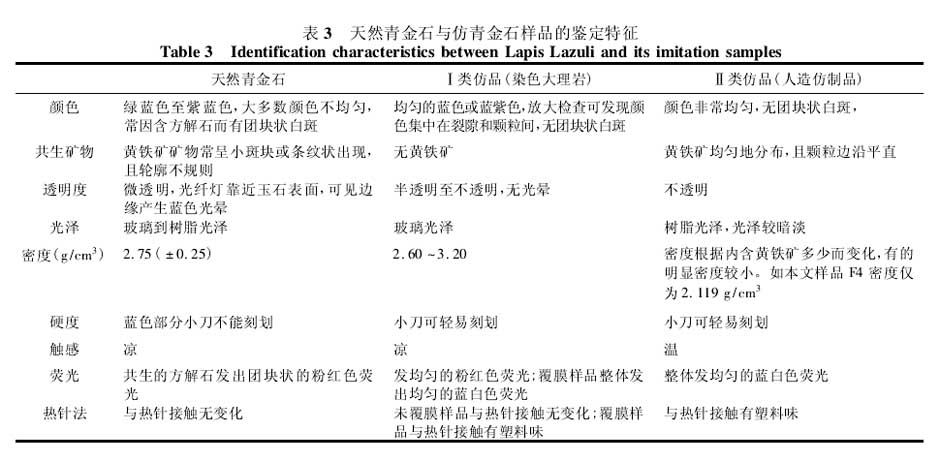

根据以上研究,对比天然青金的鉴别特征,可从多 个方面区别青金仿制品与天然青金,具体见表3。
|
|
